Fotobox mit RaspberryPI (2)

8. Juni, 2020 in: DIY, Elektronik, Inspiration

Wie bereits im letzten Beitrag berichtet, bin ich dabei eine kleine Fotobox auf Basis eines Raspberry Pi und meiner alten Pentax K-r zu bauen.

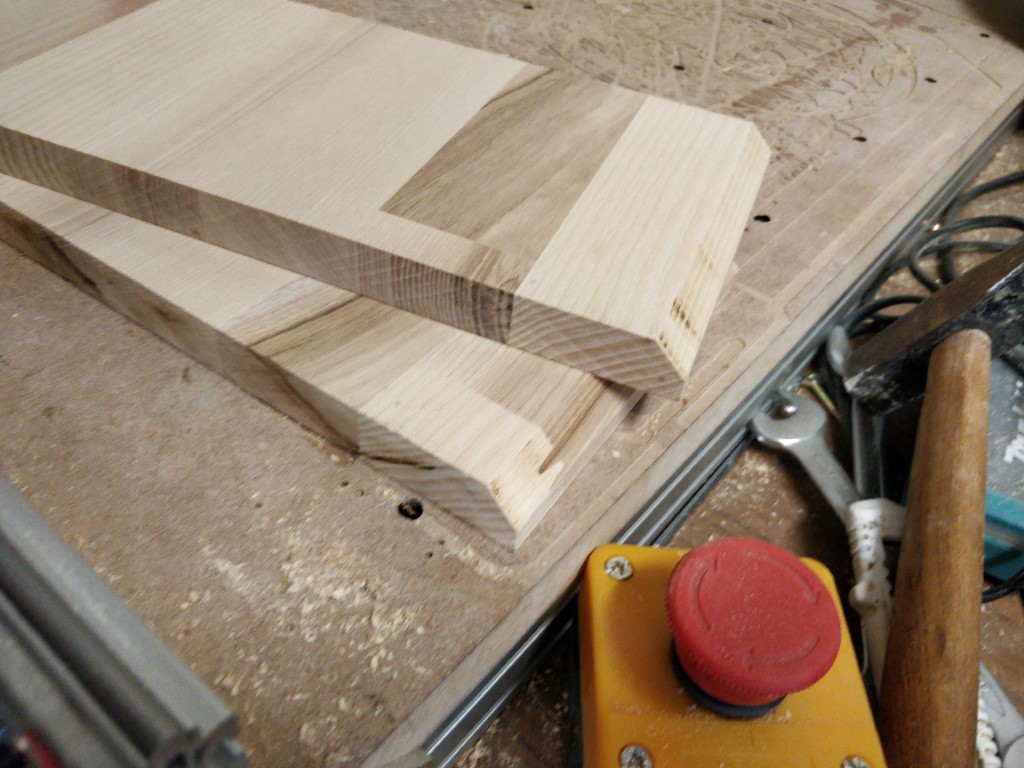

Nachdem ich die Front soweit fertig hatte, habe ich auf der Kreissäge aus dem restlichen Eschen Leimholz 14cm breite Streifen gesägt und mit der Oberfräse eine Fase angefräst. Die Front selbst besitzt abgerundete Ecken mit einem Radius von 20mm, da ich solchen einen Fräser nicht habe, hatte ich mir mit der Fase beholfen und werde später den Rest wegschleifen.

Nach und nach habe ich dann die Seitenteile an die Frontplatte mit Holzdübeln verleimt. Aus Ermangelung von Schraubzwingen durfte auch mein Schraubstock hierbei unterstützen 😎

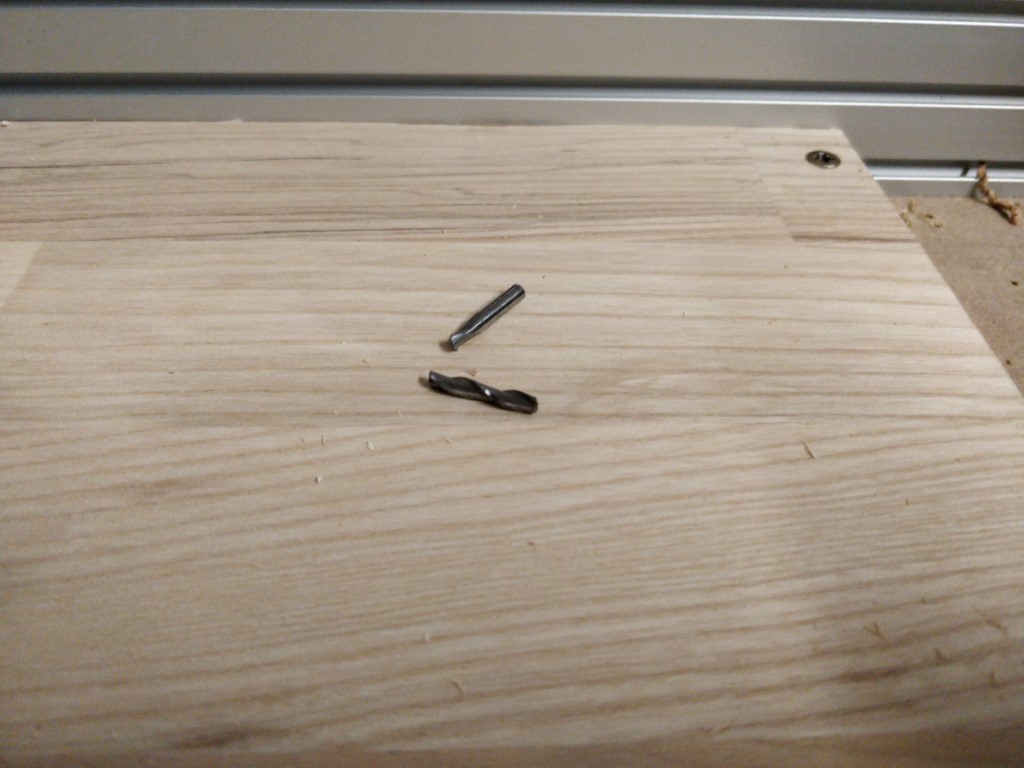

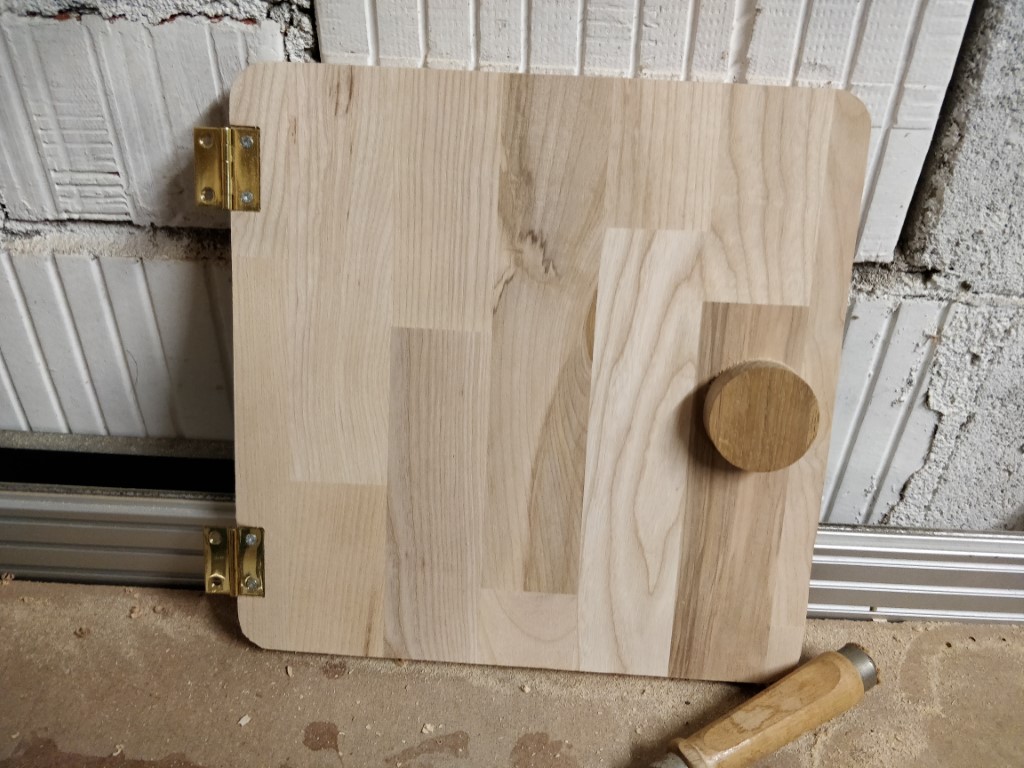

Anschließend habe ich noch eine Rückseite ausgefräst und diese ebenfalls mit Holzdübeln mit dem Korpus verbunden. Beim Fräsen ist mir auch wiedermal einer der billigen „China“-Fräser abgebrochen, weswegen ich zwischenzeitlich neu mit der Rückseite beginnen musste. Aus dem Ausschnitt der Rückseite wurde direkt die Türe gefertigt, dafür habe ich noch einen Knauf angeschraubt und vorher auch bereits die Türscharniere beim ausfräsen bedacht.

Zum Schluss wurde das Gehäuse mit einem Hartwachsöl gestrichen, um das unbehandelte Holz etwas zu schützen. Anschließend wurden die einzelnen Komponenten ins Gehäuse eingebracht. Das Raspberry Pi Gehäuse hatte zu meinem Erstaunen bereits zwei kleine Löcher im Boden um es anschrauben zu können. Der TP-Link Mini Router wurde einfach mit doppelseitigem Klebeband befestigt. Eine kleine Aufputzsteckdose fehlt leider noch, deswegen bin ich noch nicht 100% fertig und das 3-fach USB Netzteil steckt bisher noch in einem Verlängerungskabel. Das Ergebnis ist meiner Meinung nach aber sehr schön geworden 😊 Zumindest war es mal wieder eine schöne Abwechslung nicht immer nur am Haus zu werkeln.

Über einen Ständer für die Box muss ich mir noch Gedanken machen, durch die „massive“ Konstruktion sollte es aber möglich sein diesen ohne Probleme am Boden anzuschrauben.
